Силовой кабель является основным элементом систем электроснабжения, предназначенным для передачи электрической энергии от источника питания (трансформаторной подстанции, распределительного щита, генератора) к потребителям — электродвигателям, осветительным приборам, бытовой технике, производственному оборудованию. В отличие от монтажных проводов или кабелей связи, силовые кабели рассчитаны на высокие рабочие токи (от единиц до тысяч ампер) и напряжения (от 0,4 кВ до 500 кВ и выше). Правильный выбор силового кабеля определяет надёжность, долговечность и пожарную безопасность всей электрической сети. В данной статье рассмотрены устройство, основные типы, маркировка и практические рекомендации по выбору силовых кабелей.
Конструкция силового кабеля
Силовой кабель состоит из нескольких обязательных элементов, расположенных концентрически:
-
Токопроводящая жила. Материал — медь (высокая проводимость, коррозионная стойкость, надёжность в соединениях) или алюминий (меньшая стоимость и вес, но хуже проводимость — требуется большее сечение). По исполнению жилы бывают:
-
Однопроволочные (класс 1). Одна цельная проволока. Применяются для стационарной прокладки (кабели с сечением до 16 мм² — однопроволочные, выше 16 мм² — обычно многопроволочные секторные).
-

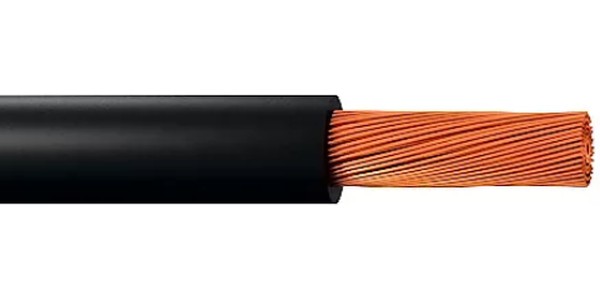

Многопроволочные (классы 2-6). Состоят из множества тонких проволок, скрученных вместе. Обеспечивают гибкость, используются для подключения подвижных механизмов, для кабелей с большими сечениями (от 25 мм² и выше), а также для гибких кабелей (КГ).
Форма жилы может быть круглой (для однопроволочных и многопроволочных) или секторной (сегментной) — для экономии места в кабельных конструкциях и снижения расхода изоляции.
-
-
Изоляция жилы. Накладывается поверх каждой жилы для предотвращения короткого замыкания между ними. Основные материалы:
-
ПВХ-пластикат (поливинилхлоридная композиция). Самый распространённый для кабелей напряжением до 1-6 кВ. Дешёв, стоек к химическим воздействиям, но при горении выделяет едкий дым и хлороводород. Маркируется буквой «В».
-
Сшитый полиэтилен (XLPE). Для кабелей среднего (6-35 кВ) и высокого (110-500 кВ) напряжения. Термостойкий (рабочая температура до 90°C, при перегрузке до 130°C, при коротком замыкании до 250°C), не выделяет галогенов, имеет лучшие диэлектрические характеристики. Маркируется буквами «Пв» (полиэтилен сшитый вертикальный) или «П» (полиэтилен обычный).
-
Резина. Для гибких кабелей, работающих в условиях низких температур (до -40…-50°C), вибрации и частых изгибов. Маркируется буквой «Р».
-
Бумага (пропитанная маслом или маслоканифолью). Исторический тип для высоковольтных кабелей, в современных сетях вытесняется сшитым полиэтиленом.
-
-
Поясная изоляция (внутренняя оболочка). Накладывается поверх скрученных изолированных жил, объединяя их в единый сердечник. Выполняется из того же материала, что и изоляция жил (ПВХ, ПЭ, резина) или из полимерных лент.
-
Заполнители. Полимерные жгуты, резиновые профили или нити, которыми заполняются промежутки между жилами. Придают кабелю круглую форму, предотвращают смещение жил, обеспечивают дополнительную влагозащиту.
-
Экран (для кабелей 6 кВ и выше). Служит для выравнивания электрического поля вокруг жилы и заземления ёмкостных токов. Выполняется из полупроводящих слоёв (по жиле и по изоляции), медных лент, медной оплётки или тонких медных проволок. В силовых кабелях до 1 кВ экран может отсутствовать.
-
Броня (для кабелей, прокладываемых в земле и агрессивных средах). Защищает кабель от механических повреждений (ударов, сжатия грунтом, проколов грызунами). Типы брони:
-
Две стальные оцинкованные ленты (обозначение «Б»). Наиболее распространена.
-
Стальная оцинкованная проволока (обозначение «К» для круглой проволоки или «П» для плоской). Используется для кабелей, испытывающих значительные растягивающие усилия (при вертикальной прокладке, через водные преграды).
-
-
Наружная оболочка (защитный шланг). Герметизирует кабель, защищая его от влаги, ультрафиолета, масел, химических веществ, а также предохраняет броню от коррозии. Материалы: ПВХ-пластикат («Шв», «В»), полиэтилен («Шп»), резина, полиуретан.
Основные типы силовых кабелей (напряжение до 1 кВ)
Для сетей 0,4 кВ (380/220 В), которые используются в быту и на большинстве промышленных объектов, наиболее распространены следующие марки:
ВВГ (медные жилы) и АВВГ (алюминиевые жилы). Базовая конструкция: ПВХ-изоляция жил + ПВХ-оболочка, без брони. Предназначен для стационарной прокладки в сухих и влажных помещениях, в кабельных лотках, трубах, под штукатуркой, на открытом воздухе (с защитой от солнца). Варианты исполнения по пожарной безопасности:
-
ВВГнг — не распространяет горение при одиночной прокладке.
-
ВВГнг-LS (Low Smoke) — низкое дымовыделение, для помещений с массовым пребыванием людей.
-
ВВГнг-А — высшая категория нераспространения горения (при пучковой прокладке).
-
ВВГнг-А LS — комбинированное: не горят в пучке + низкое дымовыделение.
ВБбШв (медные) и АВБбШв (алюминиевые). Бронированный кабель: ПВХ-изоляция жил + броня из двух стальных лент + наружная оболочка из ПВХ-шланга. Предназначен для прокладки в земле (траншеях), в помещениях с агрессивной средой, на открытом воздухе. Броня защищает от механических воздействий и грызунов. При прокладке в земле дополнительной защиты (трубы, короба) не требует.
КГ (кабель гибкий) и КОГ (кабель особо гибкий). Медные жилы многопроволочные (высокой гибкости), изоляция и оболочка из резины. Диапазон сечений 0,75-240 мм². Применяется для подключения переносных механизмов (электропогрузчики, строительные лебёдки), сварочных аппаратов, передвижных электростанций, электроинструмента. Работает при температурах от -40°C до +50°C.
СИП (самонесущий изолированный провод). Формально это не кабель, а изолированный провод для воздушных линий электропередачи (от столба к дому, внутрипоселковые сети). Состоит из алюминиевых жил (фазные, нулевая несущая), покрытых светостабилизированным сшитым полиэтиленом. Выдерживает большие пролёты, не требует изоляторов, устойчив к схлёстыванию.
Классы напряжения и обозначения
Силовые кабели классифицируются по номинальному напряжению, на которое они рассчитаны:
-
До 1 кВ (0,66 кВ, 1 кВ). Для бытовых и большинства промышленных сетей. Маркируются цифрой «0,66» или «1» в конце маркировки.
-
6 кВ, 10 кВ, 15 кВ, 20 кВ, 35 кВ. Для распределительных сетей внутри городов и промышленных предприятий. Кабели имеют экран по жиле и по изоляции, часто однофазные.
-
110 кВ, 220 кВ, 330 кВ, 500 кВ. Магистральные линии электропередачи. Кабели со сшитым полиэтиленом или маслонаполненные.
В маркировке кабеля напряжение указывается последней цифрой (например, ВВГ 3х50-1 — на 1 кВ, АПвП 3х185-10 — алюминиевый со сшитым полиэтиленом на 10 кВ).
Критерии выбора силового кабеля
-
Материал жилы. Для квартир, частных домов, офисов, предприятий — только медь (большая надёжность контактов, меньший нагрев при той же нагрузке, устойчивость к коррозии). Алюминий допустим в магистральных линиях большой протяжённости (из-за меньшего веса и стоимости) при условии использования специальных переходных контактов (медь-алюминий).
-
Сечение жилы. Выбирается по расчётному току нагрузки с учётом материала жилы, напряжения, длины линии (потери напряжения) и условий охлаждения. Для бытовых сетей:
-
Освещение: 1,5 мм² (медь), 2,5 мм² (алюминий) — до 3-4 кВт.
-
Розетки (группы до 5-6 шт.): 2,5 мм² (медь), 4 мм² (алюминий) — до 5,5 кВт.
-
Электроплита, варочная панель, духовка, кондиционер: 4-6 мм² (медь), 6-10 мм² (алюминий) — до 10-14 кВт.
-
Ввод в квартиру (от этажного щитка до квартирного): 6-10 мм² (медь) в зависимости от выделенной мощности (обычно 10-15 кВт).
Для трёхфазной сети (380 В) сечение жил может быть меньше при той же мощности из-за распределения нагрузки по трём фазам.
-
-
Количество жил. Для однофазной сети 220 В: 2 жилы (фаза + ноль) — устаревшая схема без заземления; 3 жилы (фаза, ноль, земля) — современный стандарт (система TN-S или TN-C-S). Для трёхфазной сети 380 В: 4 жилы (3 фазы + ноль) или 5 жил (3 фазы, ноль, земля).
-
Условия прокладки:
-
Внутри помещений (в стенах, полу, потолке, в кабель-каналах, гофротрубах). Небронированный кабель ВВГнг (ВВГнг-LS для общественных зданий).
-
В земле (траншее). Только бронированный кабель (ВБбШв, АВБбШв), чтобы выдержать давление грунта, защиту от грызунов и механических повреждений при земляных работах.
-
В агрессивных средах (химические цеха, очистные сооружения). Специальные оболочки (полиэтилен, полиуретан) — например, ВВГнг-П (полиэтиленовая оболочка).
-
На открытом воздухе (по стенам, эстакадам). Кабель с ПВХ-оболочкой, защищённый от прямого солнечного света (или в трубе). Бронированный кабель можно без дополнительной защиты.
-
Для передвижных механизмов и сварочных аппаратов. Гибкий резиновый кабель КГ.
-
-
Пожарная безопасность. Для жилых зданий выше двух этажей, детских садов, школ, больниц, гостиниц, торговых центров обязательно использовать кабели с индексами «нг-LS» (негорючий, низкое дымовыделение) или «нг-HF» (безгалогенный). При прокладке пучками (более 5-7 кабелей в одном лотке или коробе) требуется индекс «нг-А» (не распространяет горение при групповой прокладке).
Маркировка и расшифровка
Пример маркировки: ВБбШв 4х185-1
-
В — изоляция жил из ПВХ.
-
Б — броня из двух стальных лент.
-
б — без подушки под бронёй (если буквы «б» нет — подушка есть).
-
Шв — наружная оболочка из ПВХ-шланга.
-
4х185 — 4 жилы сечением 185 мм² каждая.
-
1 — номинальное напряжение 1 кВ.
Пример для сшитого полиэтилена: АПвП 3х70-10 — алюминиевые жилы (А), изоляция из сшитого полиэтилена (Пв), наружная оболочка из полиэтилена (П), 3 жилы по 70 мм², на 10 кВ.
Типичные ошибки при выборе
-
Занижение сечения. Подключение электроплиты кабелем 2,5 мм² вместо 6 мм² приводит к нагреву изоляции, расплавлению, короткому замыканию и пожару.
-
Использование небронированного кабеля в земле. ВВГ засыпанный землёй, будет повреждён уже при первой траншейной экскавации или через 1-2 года из-за подвижек грунта и грызунов.
-
Алюминий в квартирной проводке. Современные розетки, автоматы и клеммы рассчитаны на медь; прямое соединение алюминия с медью приводит к окислению, нагреву и искрению.
-
Пренебрежение индексом «нг-LS». В коридоре многоквартирного дома проложен обычный ВВГ. При пожаре он выделяет чёрный едкий дым (хлороводород), который отравляет людей быстрее самого огня.
-
Прокладка КГ стационарно. Гибкий резиновый кабель не предназначен для многолетней неподвижной укладки: резина стареет, трескается, теряет эластичность через 5-8 лет.
Сертификация и проверка качества
Силовой кабель подлежит обязательной сертификации на соответствие требованиям технических регламентов Таможенного союза: ТР ТС 004/2011 (о безопасности низковольтного оборудования) и ТР ТС 020/2011 (электромагнитная совместимость). Сертификат действителен 3-5 лет. При покупке следует проверить:
-
Наличие маркировки на кабеле (через каждые 300-500 мм на оболочке).
-
Соответствие фактического сечения заявленному (можно срезать и замерить штангенциркулем). Контрафактные кабели часто имеют заниженное сечение (например, «2,5 мм²» по факту 1,8 мм²).
-
Цвет изоляции жил: синий (ноль), жёлто-зелёный (земля), коричневый, чёрный или серый (фаза). У качественного кабеля цвета яркие и стойкие.
-
Отсутствие трещин и вмятин на оболочке.
Кабель силовой является основой любой электрической сети, и его выбор должен основываться на точном расчёте нагрузок, условиях прокладки и требованиях пожарной безопасности. Экономия на сечении, материале жилы или типе оболочки приводит к авариям и создаёт угрозу для жизни. Приобретать кабель следует у проверенных поставщиков, имеющих сертификаты и складские остатки с датой выпуска не старше 2-х лет (свежий кабель более эластичен и долговечен). Монтаж силового кабеля должны выполнять квалифицированные электрики с последующим испытанием изоляции мегаомметром и замером сопротивления заземления. Соблюдение этих правил обеспечит надёжную и безопасную работу оборудования на весь срок службы кабеля (25-30 лет). Для особо ответственных объектов (больницы, аэропорты, метро) применяются кабели с дополнительными показателями: огнестойкость (FR), дымобезопасность (LS), безгалогенность (HF), низкая токсичность продуктов горения.
